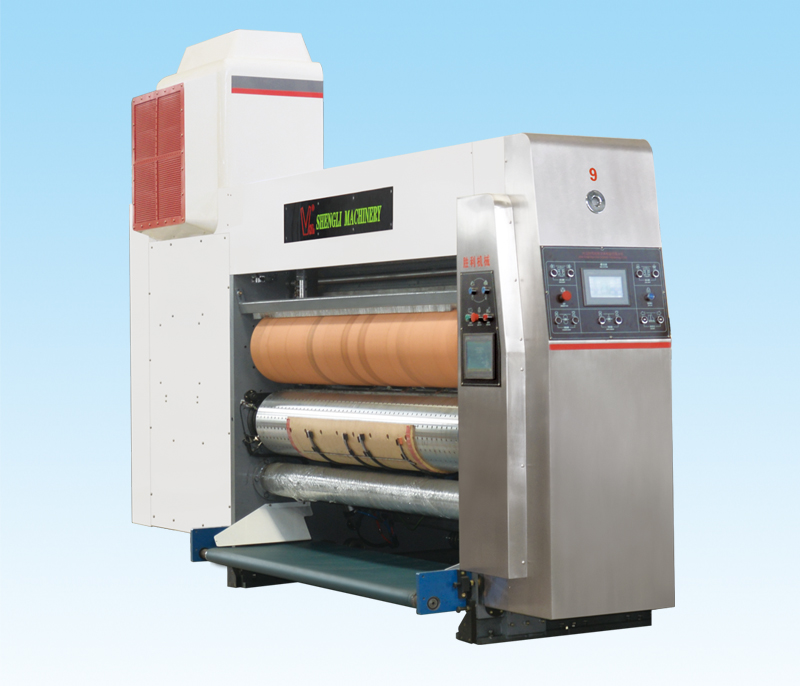

QYKW系列高清水墨印刷模切機

主機性能及特點

1. 整機按照高精度、高 效率、低消耗、可靠性而設計制造；

2. 傳動齒輪采用合金鋼,經調質、高頻淬火、磨齒而成；

3. 采用免鍵無間隙脹緊連接，確保傳動精度，可以達到長期印刷套準；

4. 傳動結構采用油路自動平衡裝置，始終保持各單元油面均衡；

5. 獨立干燥系統（紅外線烘干系統），根據需要可調節干燥溫度，可選配紫外線UV烘干系統；

6. 該機配有免版模切模具可代替開槽切角，實現了一機多用，減少了開槽單元；

7. 本機電氣功能特點：中 央控制、數據同步、自動記錄、主動節能、高速定位等；

8. 本機可實現聯網遠程修復。

送紙單元

1.采用前緣滾輪送紙系統，可根據紙板規格調整送紙長度。

2.具備紙板拍齊功能。

3.后擋板升降、行走均為電動，調整準確方便。

4.采用雙排送紙，拉力極 大，確保大面積的紙箱印刷。

5.具有隔張送紙功能；自動歸零裝置。

6.主機傳動采用同步帶，具有傳動平衡，能吸振，噪音小，運轉經濟等特點

印 刷 部

1.工作臺間隙采用電動調整，PLC控制數字顯示。

2.送紙輪采用新型陶瓷磨砂工藝，磨損極小，摩擦力大，使用壽命長。

3.壓印輥、隔板之間采用了密封裝置，保證了單元間的真空吸附壓力，并且軸端附電磁離合器制動剎車機構。

4.工作臺采用離心高壓風機，并由變頻器控制風力的大小，風箱風門大小可自動控制，實現微量的糾偏作用。

5.印刷版輥經過動、靜平衡校正、鍍硬鉻、研磨而成。

6.版輥橫移的限位裝置雙重安全保護，橫移采用電動調整，并且具有自動歸中的功能。

7.設有自動勻墨裝置，停機時自動勻墨防止油墨干涸影響印刷質量。

8.刮刀系統采用國產單刀系統（可選配美國太陽公司刮刀）。

9.采用氣動雙向隔膜泵，供墨量由PLC控制，自動循環清洗和上墨。

烘 干 部

1.獨立干燥系統采用紅外線方式，快速烘干印刷表面的水性油墨，避免出現掉墨現象。

2.干燥區域分為3段，可調節使用范圍，節約能源。

3.電動調節工作臺和干燥系統的間隙。

4.根據需要還可增加紫外線烘干功能，可針對水性和UV光油兩種，避免在模切時出現拖花現象。

模 切 部

1.采用獨立的雙伺服驅動，確保與印刷部同步。

2.導紙機構上、下軸間隙采用雙向自鎖裝置，數字顯示。

3.伺服獨立控制模切膠墊輥（優力膠墊輥）可隨時進行線速度補償修正。

4.刀模輥由伺服電機控制，減少了傳動環節的誤差。

5.相位裝置由伺服電機直接調整，準確到位。

 液壓堆碼機

1.接紙臂采用氣壓式操作、手動控制。

2.床臺升降，液壓站雙液壓缸帶動，確保操作人員安 全。

3.堆碼中，采用了平面皺紋爬坡皮帶及鋼帶壓緊裝置，使堆疊順序整齊。

4.抱紙器可任意調整抱紙器開口的寬度，具有分批堆積功能。

5.采用側拍擋板，保證堆疊的紙板更整齊。

6.電器執行采用PLC編程控制，獨立的操作電箱。

7.可選配振動清廢和橫向排廢功能。

8.堆疊高度：1600mm。
