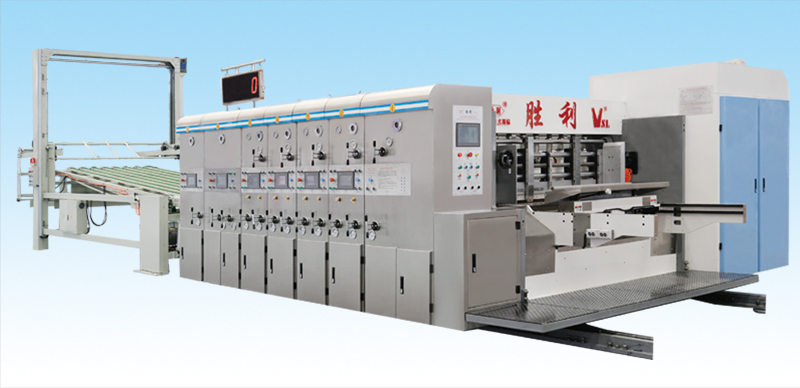

YKW系列高速水墨瓦楞紙板印刷開槽模切機

功能與特點：

1、整機主要電器均采用法國施耐德產品。

2、采用前緣式送紙系統。（可選伺服式送紙系統）

3、采用直齒傳動，齒輪經高頻淬火，磨齒而成。

4、所有輥軸鍍鉻，增強硬度。

5、齒輪采用噴淋式循環潤滑,并且設有油路平衡功能.

6、采用PLC、觸摸屏多功能控制，采用變頻控制器，精 確可靠。

7、自動歸零，自動對版。

8、模塊設計，多色印刷機組任意組合。

9、版輥橫移采用電腦PLC控制。

10、刀模輥、軟輥采用國際標準尺寸，通用性強， 任何地方可購買到合適的模版及膠墊。

11、具有速差補償裝置，自動跟蹤補償膠墊滾筒的轉速，保證紙箱與刀模的尺寸完全一致。

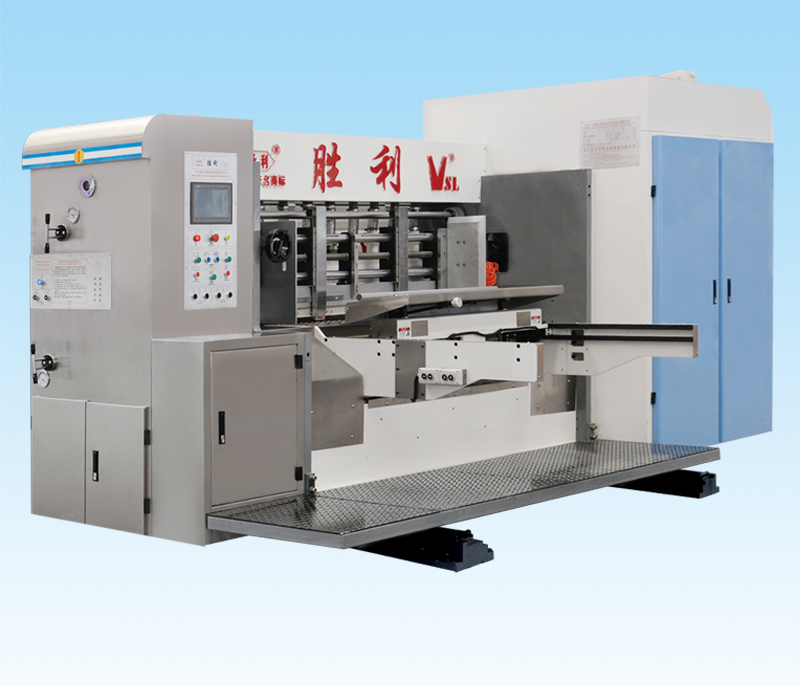

前緣送紙部

1、送紙部采用機械式前緣送紙系統。

2、三軸前緣送紙，送紙平穩，準確。

3、輔助吸風(7.5Kw)，變頻控制風量、壓力的大小、以適應不同紙板的要求。

4、前擋板采用凸輪式機構，方便、適用，且可直觀顯示調整量。

5、送紙膠輥采用彈性、浮動機構。既保證了送紙的準確性。又可防止壓壞紙板，

調整量手動控制、文本顯示，準確、可靠。

6、后托紙架的高低及前后移動均有氣動馬達控制，方便快捷。

7、電動控制機臺離合，附警鈴，行進時持續響鈴警示，確保操作人員安 全。

印刷部功能：

1、印刷部可選用單刮刀系統。該系統可以確保網紋輥網穴中的印墨轉移到印版上，

能完全控制印墨的墨量，墨層穩定。使印刷線條更細、網點更高、印刷的圖形更佳，維護保養方便。

2、所有輥軸都采用優  質鋼材，動平衡校正、鍍硬鉻、研磨而成。

3、印刷相位裝置采用PLC、電動數字式360°調整。

4、版輥橫移采用電動控制，橫向調整距離20mm，可自動歸中。

5、設有油墨監控系統，無油墨時先報警后停止送紙。

6、裝卸印刷版，腳踏開關電動控制正反轉。

7、傳送輥、壓印輥、膠輥、網紋輥的間隙調整采用自鎖機構。

8、送紙輪采用快速移動機構，使調整更加快捷方便。

開  槽  部

1、采用單軸雙刀開槽，先預壓后壓線，壓線效果更佳,有利于粘箱后續設備的

   生產加工。

2、上壓線輪外包裹優力膠，不會損壞紙板。

3、預壓輪間隙、壓線輪間隙、開槽刀間隙調整采用自鎖機構。

4、開槽刀座的移動采用滾珠絲杠，壽命長，精度高。

5、壓線輪、開槽刀座橫移同步調整，PLC控制。

6、開槽刀寬8mm，采用合金鋼材質。經熱處理、韌磨后，刀口鋒利、使用壽命長。

模  切  部

1、模切相位、刀模輥的間隙均有電腦控制，即可顯示又可設置。

2、膠墊輥采用機械式凸輪槽式移動（40mm）結構。

3、膠墊輥與刀模輥的間隙調整采用電動控制，停止送紙，軟輥自動

升起，工作時返回工作位置。

4、采用速差補償裝置無論膠墊直徑如何改變，膠墊線速度自動跟蹤

補償，無需人工調整。

5、磨損后的膠墊輥可以修復，保持膠墊表面的平整。

堆  疊  部

1.電腦床臺升降安 全設計，液壓站雙液壓缸帶動，確保操作人員安 全。

2.變頻調速驅動，方便與主機聯動。

3.接紙皮帶真空吸附傳動，保證紙板秩序運行。

4.風機配合毛刷清除開槽與模切紙屑。

5.紙板分批機構保證高速運行堆疊順暢。

6.導紙壓輪確保紙板順利進入接紙單元。

7.氣動拍紙結構，紙板堆疊整齊。

8.堆疊高度：1600mm。
