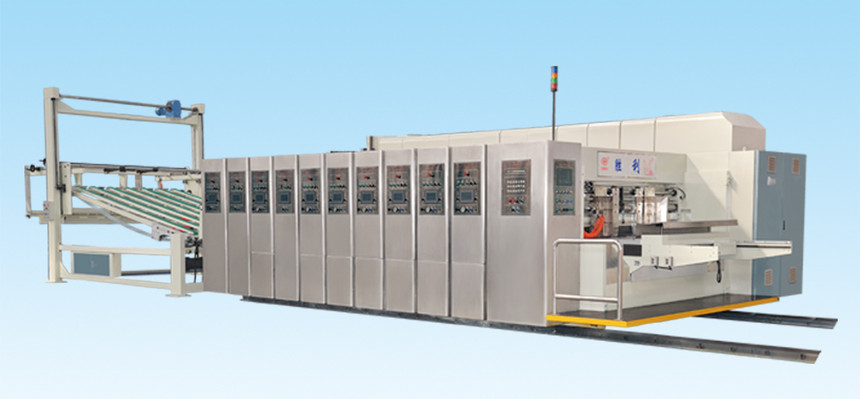

SYKW系列伺服高速水墨印刷開槽模切機

功能特點及配置：

1.整機按照可靠性功能和安 全性設計制造，符合歐洲CE標準。

2.電腦遠程維護，快速解決設備故障，提高服務效率，降低維護成本。

3.所有傳動輥材質為優 質鋼，鍍硬鉻，表面研磨。

4.所有傳動齒輪采用優 質合金鋼，高硬度熱處理研磨而成。

5.采用免鍵連接環，確保傳動精度，保持長期印刷套準精度。

6.機油自動平衡裝置,保持各個單元機油在同一水平。

7.各單元內設急停開關，可在內部停止各單元行走，確保安 全。

8.紙塵集中處理，保持工作環境清潔。

9.訂單儲存，自動歸零，自動復位。

10.整機模塊化設計，便于設備升級。

11.伺服控制，真空傳送，獨立紅外線（紫外線）烘干系統，印刷部可選配熱風烘干滾輪輔助送紙。

12.以上系列可根據網輥配置不同實現涂布瓦楞紙板高清和普通瓦楞紙板高速印刷。

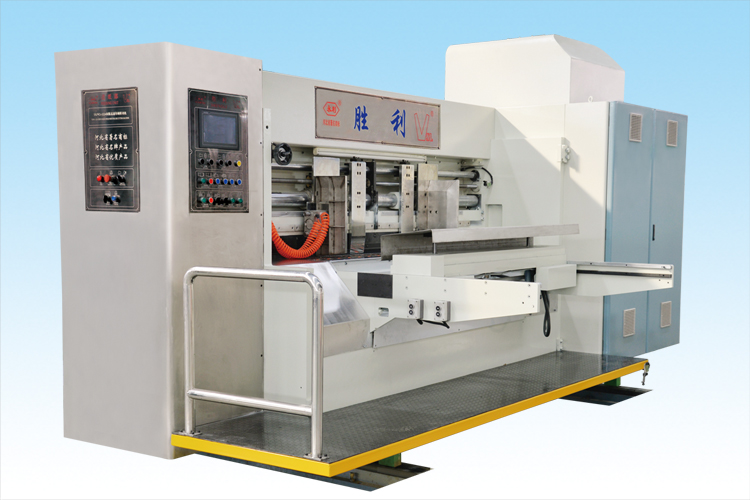

前緣送紙部

1.采用美國太陽公司前緣送紙技術，可高速連續送紙或隔張送紙。

2.變頻調整真空氣流和壓力，以配合紙板尺寸。

3.紙板毛刷真空除塵，除靜電裝置，釋放紙板表面靜電。

4.主驅動電機啟動保護，各單元未鎖緊時主電機無法啟動。

5.雙輥送紙，送紙膠輥快換結構。

6.側擋板采用氣動拍紙。

7.主電機變頻調整，節省能源。

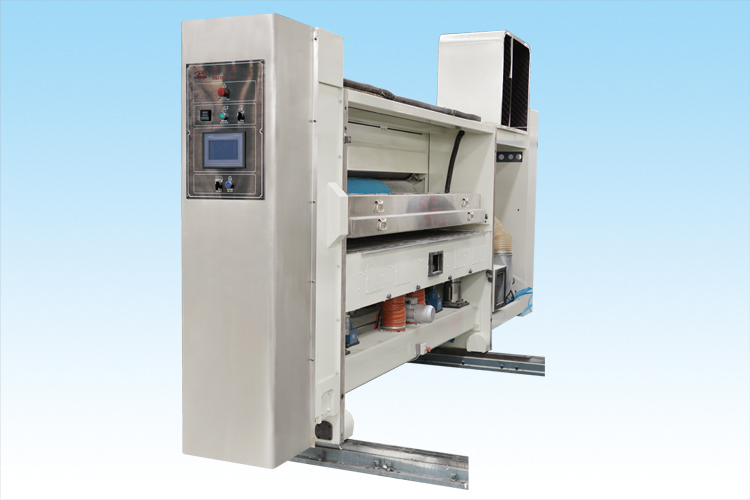

印  刷  部

1.轉軸掛版，左右兩邊鎖緊，讓掛版對位更準確。

2.網輥采用離合器結構，當單元不參與印刷時與主傳動脫離，節省能源，

單獨清洗時無需與主機共速。

3.膠輥、網輥固定速差，讓膠輥起到刮墨作用。

4.印刷相位及軸向位置電腦及電動數字式控制。

5.膠輥、網輥快換結構，更換簡單快捷。

6.印刷相位電磁制動，分機調整或清洗時，保持齒輪固定。

7.真空傳送，紙板平穩運行，無需安裝輔助拉紙條。

8.可選配太陽公司色彩大師刮墨系統，印刷更加清晰完  美。

9.可選配熱風烘干系統，提高印刷速度與印刷品質。

烘  干  部

1.真空傳送保證了印刷后紙板平穩輸送。

2.印刷后的紙板快速烘干，有效提高車速與印刷品質。

3.烘干面積可分段控制。

4.可選配紫外線烘干系統。

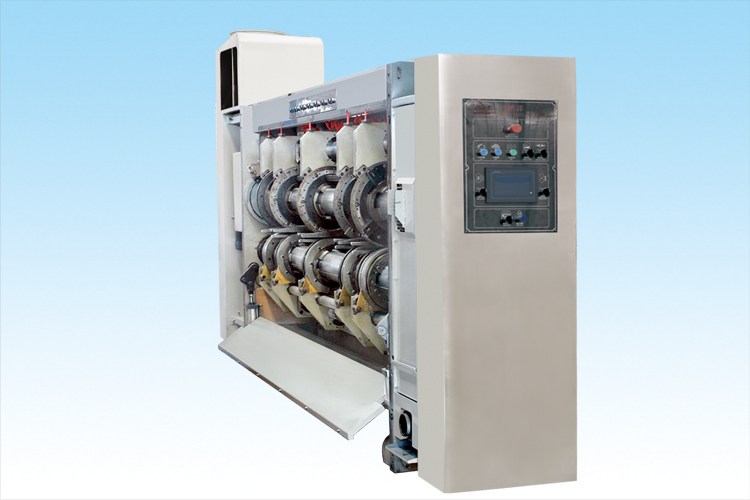

開  槽  部

1.單軸雙開槽，箱高調整采用內齒結構，使潤滑油不易污染紙箱。

2.經過預壓后再壓線，紙板不易壓破。

3.開槽刀座橫移采用滾珠絲杠配合線性導軌，移動靈活、準確。

4.開槽相位與箱高調整，電腦及電動數字式控制。

5.開槽刀箱高調整有防撞保護裝置，防止損壞機器。

6.上壓線輪外表包裹優力膠，防止破紙。

7.彈性切角刀結構，可切斷三層、五層紙板而無需調整，操作方便。

8.上下開槽刀座采用傳動軸聯動，移動時保證同步精度，延長刀具壽命。

模  切  部

1.膠墊輥機械自動橫移50mm，提高膠墊壽命。

2.印刷相位及軸向位置電腦及電動數字式控制。

3.模切輥橫向位置電腦及電動數字式控制，控制范圍±10mm。

4.膠墊輥采用獨立馬達驅動，控制膠墊輥的速度，補償范圍±3mm。

5.膠墊輥切削修磨機構，保持膠墊表面平整。

6.膠墊輥模切輥間隙電腦及電動數字式控制。

高速液壓堆碼機

1.電腦床臺升降安 全設計，液壓站雙液壓缸帶動，確保操作人員安 全。

2.變頻調速驅動，方便與主機聯動。

3.接紙皮帶真空吸附傳動，保證紙板秩序運行。

4.風機配合毛刷清除開槽與模切紙屑。

5.紙板分批機構保證高速運行堆疊順暢。

6.導紙壓輪確保紙板順利進入接紙單元。

7.氣動拍紙結構，紙板堆疊整齊。

8.堆疊高度：1600mm。
